關鍵詞：通訊信號、語音報警一體化、

 1、概述

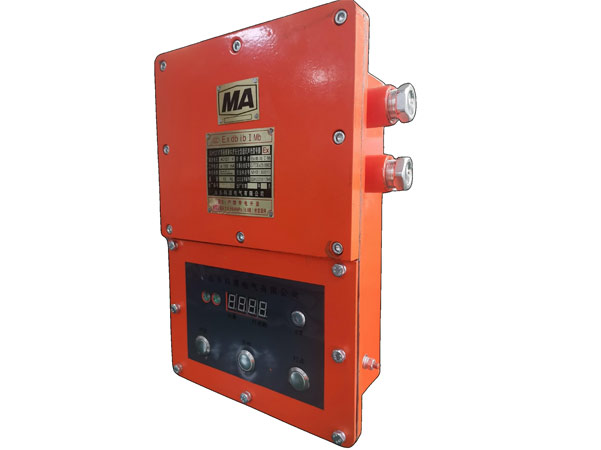

該產品結構上為隔爆兼本安型設計，采用單片微控制器及調制解調技術，需一條四芯信號電纜，即能實現發出聲、光信號、單工對講、自動區分多水平、無源接點信號輸出等功能。技術先進、設計合理、一機多用?？蓱糜谄C巷和軌道運輸巷及采煤工作，是目前聲光信號裝置中理想的更新換代產品。

2、基本參數

2.1額定工作電壓：AC127V；

2.2工作電壓：

DC12V，工作電流：≤600mA。

Uo1：DC12V，Io1：800mA，

2.3聲信號

a)打點信號聲級強度：≥85dB(A)。

b)對講語音聲級強度：≥85dB(A)。

2.4光信號

信號器的光信號應在黑暗中 20m處清晰可見。

2.5輸入輸出信號

無源接點信號，3路

2.6外形尺寸：287mm×344mm×136mm。

3基本功能

3.1對講呼叫功能

在空閑狀態時，可實現對講功能，按下對講按鈕，聯線的所有信號器均能聽到講話及

呼叫，松開對講按鈕，信號器均處于接收呼叫狀態。

3.2位置編碼顯示功能

地址編碼 0-15（如車房為“0”，井口為“1”，一水平為“2”等）按下信號器“打點按鈕”后，其它所有聯機信號器都數顯打點位置的編碼，同時根據編碼的不同而發出不同的音調，無須增加任何電纜及設備，自動實現多水平的信號區分。

3.3打點數顯示功能

連續按下“打點按鈕”，則聯機所有信號器，均數字顯示打點數 1-8。

3.4急停功能

當按下“急停按鈕”時，信號器會發出急停脈沖信號，其它各水平信號器接收到急停信號后，急停繼電器接點（ST O P）斷開，此時其它水平信號器可以對講但無法進行打點操作。故障解除后再次按下急停按鈕，沿線所有信號器接收到急停解除信號后急停繼電器接點（ST O P）閉合。

3.5語音報警功能

觸發預警信號時沿線所有信號器進行語音報警(設備準備啟動，請注意安全。)，報警連續響 5聲之后停止。觸發運行信號時沿線所有信號器進行語音報警(設備啟動，禁止行人。)，當接點斷開后停止報警。

3.6二級傳送功能

除車房、井口外的其它水平信號器發送打點信號時，車房信號器只能顯示停車信號和急停信號，只有當井口發送相同的打點運行信號時車房才會顯示運行信號，并且除車房外其它信號器的無源接（Red與公共端）點閉合。當打停車點時（1點）除車房外其它信號器的無源接點（Green與公共端）閉合。

3.7信號閉鎖功能

信號裝置有無源接點接入絞車控制回路，即信號不發或發 1點信號時絞車不允許啟動，當發開車信號時（2、3、4、5）點，絞車允許啟動。
