一、概述

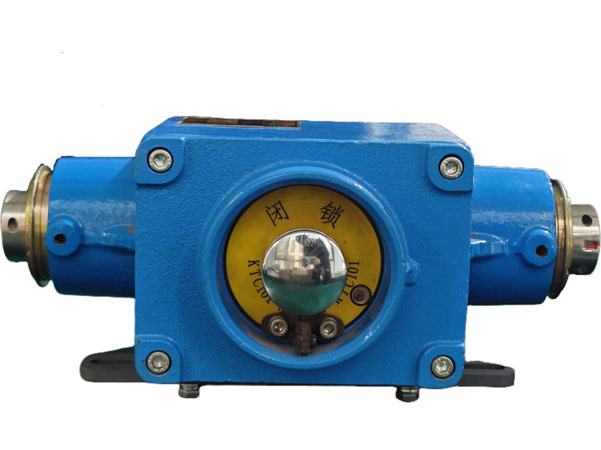

       KHJ18礦用本安型雙向急停閉鎖開關（以下簡稱閉鎖開關）為礦用本質安全型電氣設備。適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。

       用作輸送機沿線拉線緊急閉鎖保護,通訊控制系統通過它可識別故障地點。當閉鎖開關兩側電纜受到 40-240N的拉力時，控制帶式輸送機,實現沿線定點停車，同時閉鎖開關內部機構動作，將按鈕鎖定，以防誤操作，保證操作（事故處理）工人安全。當工人將事故處理完畢，將按鈕拉出復位。

       本閉鎖開關與常規急停的區別在于閉鎖開關的內部有控制板，閉鎖開關閉合時通過內部控制板的處理，使主機能識別急停開關的故障位置。正常工作時，內部行程開關的接點處于常開狀態。當輸送機出現任何故障需要緊急停車時，只要按下閉鎖按鈕或拉動閉鎖開關任意一端的快插電纜，閉鎖開關內部行程開關動作。礦用本安型控制臺接收到此信號后，發出指令，切斷電機控制回路。故障排除后，由人工拉出閉鎖按鈕，開關才能復位。

二、主要技術

a)工作電壓及工作電流

1)額定工作電壓：DC 18V；

2)工作電流≤12mA。

b)動作性能：拉動拉力電纜當動作行程為 8～30mm時，閉鎖按鈕動作并鎖定，同時發出閉鎖信號閉鎖指示燈亮，人工提起閉鎖按鈕，閉鎖解除。直接按下閉鎖按鈕（無動作行程）也能實現上述功能。

c)拉線閉鎖的動作拉力：40N～240N。

d)拉線閉鎖的復位力：復位力 10N～70N。

e)動作行程：動作距離 8～30mm。

f)動作方式：雙向。

g)輸出接點容量：為無源輸出接點，其控制回路接點容量不大于 DC 24V 100mA（阻性負載）。兩輸出端之間電阻閉合時不大于 0.5Ω。
