一、概述

1.1產品特點

ZJB127礦用區域人員接近報警裝置,可用于采掘工作面、皮帶運輸巷、密閉墻；作為安全警示信號之用。具有 CAN,RS485，以太網通訊接口，可以對接熱成像儀，人員防撞定位分站，或熱釋型紅外傳感器實現定位報警，定位停機等功能，當報警器設定在紅外線感應輸入狀態時，由高靈敏度紅外線傳感器對檢測地段進行監控掃描。該地段內出現人員時，報警器便會發出語音提示，同時發出紅色閃光警示信號，提醒來人注意安全。適用于有瓦斯和煤塵爆炸的危險環境中，具有設計新穎、功能先進、一機多用等特點。

1.2系統組成

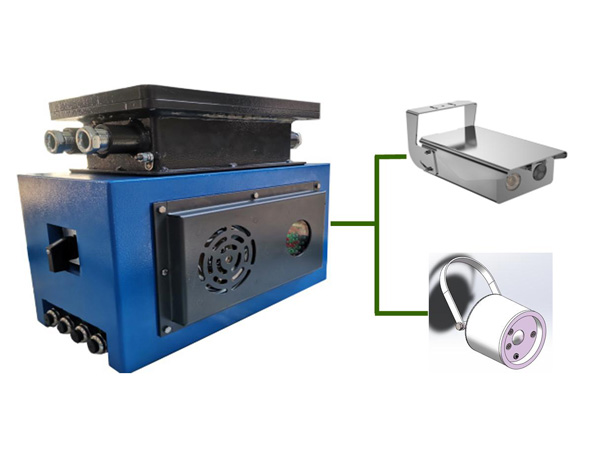

ZJB127礦用區域人員接近報警裝置由 KXB127(E)礦用隔爆兼本安型聲光報警控制箱、KBA12礦用本安攝像儀、KBA12R礦用本安型紅外熱成像攝像儀和 GUR8（A）礦用本安型熱釋紅外傳感器組成。

1.3主要技術參數

a、額定供電電壓：AC127V

b、輸出 2路 DC12V電源

c、 4路本安型無源開關量輸入接口，4路非本安信號輸入接口

d、 2路本安無源繼電器控制信號輸出，2路非本安無源繼電器信號輸出

e、 CAN,RS485，以太網通訊接口

f、語音報警聲級強度：≥85dB(A)；

g、光信號：黑暗中 20m遠處清晰可見；

二、結構與工作原理

報警器具有 4路本安型無源開關量輸入接口，可接入 4路礦用本安型熱釋型紅外傳感器，實現人員進入?yún)^(qū)域報警；具有 4路非本安信號輸入接口，可直接與其他防爆電氣開關量對接；具有 CAN,RS485通訊接口，可與人員定位通訊，實現定位，報警停機；

報警器還具有 2路（本安）無源繼電器控制信號輸出，2路（非本安）無源繼電器信號輸出，方便控制各種設備。具有兩路備用本安電源，可為定位分站或 AI攝像儀提供電源。

礦用人員區域接近報警裝置,采用礦用本安型紅外熱釋傳感器或礦用本安型紅外熱成像攝像儀和礦用本安型攝像儀對防護區進行檢測，通過對需要防護的區域設定電子虛擬圍欄（自由劃分預警區和斷電區范圍）進行區域保護，當人員進入預警區域時,報警控制箱發出警戒區域，切勿靠近的報警聲，同時紅燈閃爍；當有人進入危險區域時，報警控制箱發出危險區域，盡快離開的報警聲，紅燈閃爍，并輸出控制信號。

三、主要功能

(一)現場人員接近采煤工作面刮板輸送機機頭、轉載機過橋破碎機入料口等預警區域

時，系統自動觸發聲光報警提示;人員進入危險區域時，自動停機并報警提示。

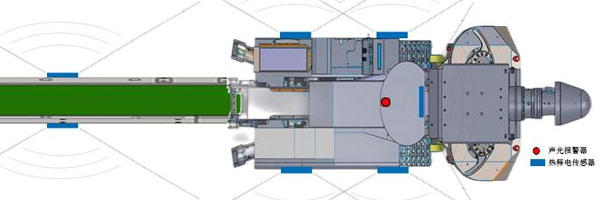

(二)現場人員進入掘進工作面掘進裝備的預警區域范圍時系統自動觸發聲光報警提示;進入危險區域范圍時，系統發出聲光報警提示同時觸發掘進裝備停機。

(三)現場人員進入掘進工作面錨護裝備的預警區域范圍時系統自動觸發聲光報警提示;進入危險區域范圍時，系統發出聲光報警提示同時觸發錨護裝備停機。

(四)現場人員進入掘進工作面輔助作業裝備的預警區域范圍時，系統自動觸發聲光報警提示;進入危險區域范圍時，系統發出聲光報警提示同時觸發輔助作業裝備停機。

(五)現場人員進入給料破碎機、連運頭車危險范圍時，系統自動觸發設備停機報警并發出聲光報警提示。

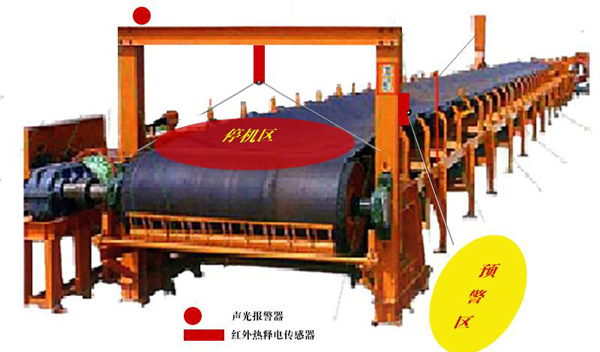

(六)現場人員誤入運行中的帶式輸送機內，在帶式輸送機的搭接部位、過橋架設部位等特殊危險區域設定人員檢測預警區，當人員進入危險預警范圍時，系統瞬間自動觸發帶式輸送機停機并報警提示。

(七)現場人員進入溜煤眼或煤倉口等預警區域范圍時，系統自動觸發聲光報警提示;進入危險范圍時，系統瞬間自動觸發溜煤眼或煤倉上口的運輸設備停機并報警提示。

(八)現場人員進入密閉墻危險范圍時，系統自動觸發進入危險區域的聲光報警提示。
