1、適用范圍

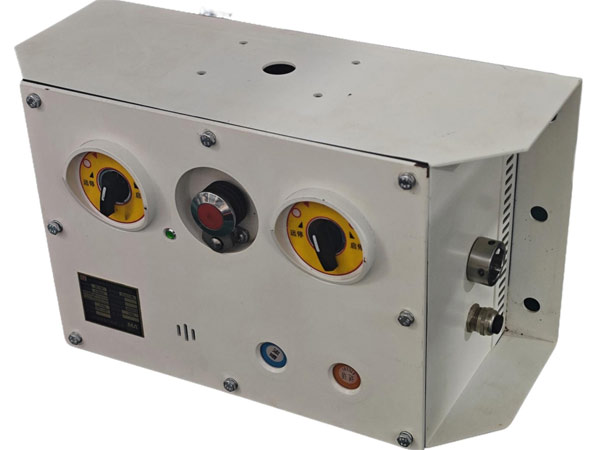

KTK18(B)礦用本安型多功能擴音電話，適用于煤礦井下，有甲烷、煤塵及爆炸性氣體的環境下。它是 KTC316礦用通訊控制系統的組成部分。用于工作面沿線或皮帶運輸系統，與控制臺配接，具有工作面或皮帶運輸沿線的報警、通話、閉鎖等功能。

2、基本參數

2.1擴音電話

工作電壓： DC 18V

工作電流：≤80mA

話音強度：（輸入 1000Hz 400mV時）不低于 95dB

話音信號失真度：不大于 5%。

頻響： (350～3400) Hz時±6dB；

話音信號開啟電平動作值: 60～150mV。

打點信號：信號響度不低于 100dB。

2.2放大器模塊：

a)充電電流：≤30mA。

b)充電電壓范圍：13. 5V～18. 5V。

c)電池型號：鎳氫電池，Ni-MH AAA800mAh(8節串聯)。

d)密封放大器電池組大開路電壓：≤12V。

e)密封放大器電池組大放電電流：≤560mA。

2.3送話：

a) MIC輸入 1000Hz，50mV時，音頻線輸出電壓：≥500mV（600Ω負載）。

b)失真度：≤5％。

2.4 CAN通訊接口

CAN傳輸信號；信號電壓幅度：1.0V～5.0（Vpp）；通信口數量：1路

2.5 4路開關量輸入

4路開關量輸入均為無源接點輸入。

2.6 2路開關量輸出

2路開關量輸出均為繼電器無源常開觸點輸出（接點容量不大于 DC30V/200mA）。

3、功能：

3.1單工擴音通話功能：按下“按講”按鈕，可進行單工擴音通話。

3.2閉鎖報警功能：按下“閉鎖”按鈕，發出閉鎖警告的語音。

3.3呼叫信號功能：按下“呼叫”按鈕，可發出呼叫信號。信號響度不低于 95dB。

3.4開關量輸入端，可接入跑偏傳感器，實現遠距離皮帶保護。

3.5轉動前面板的旋轉開關，可實現工作面“前運”、“后運”的遠程起停。
